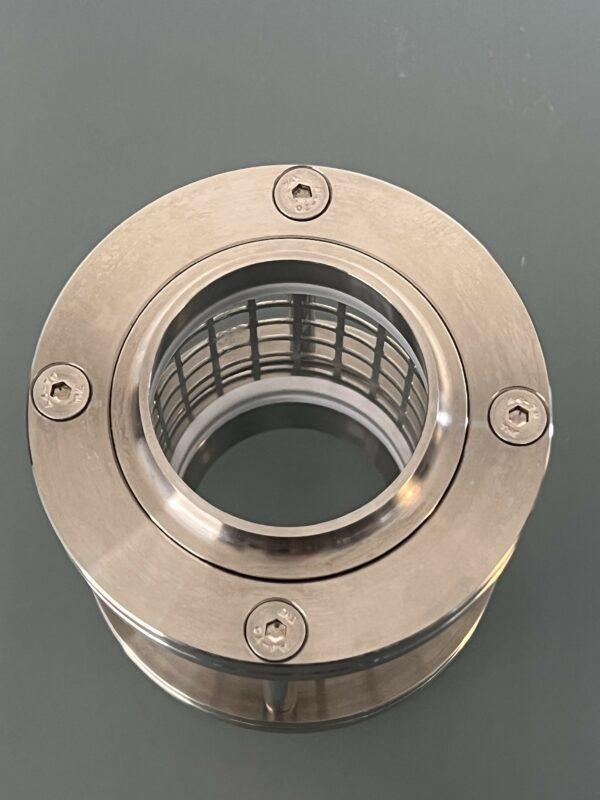

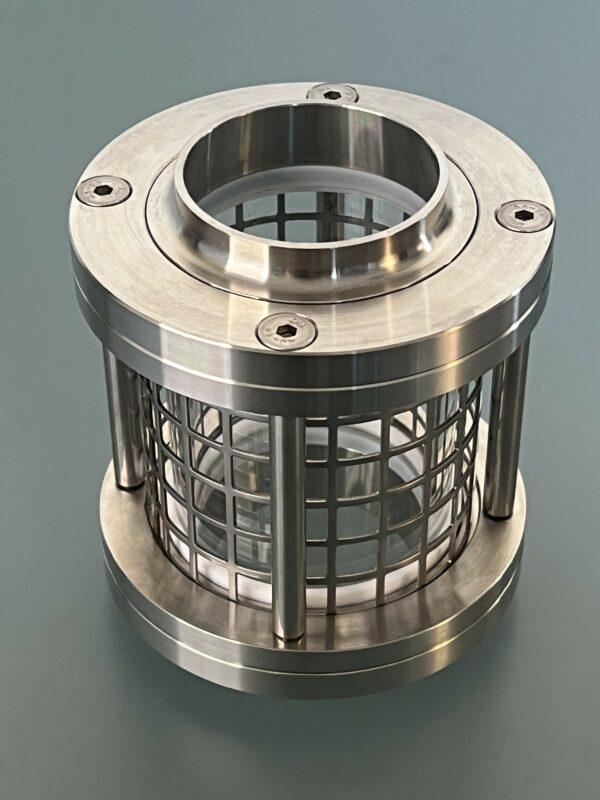

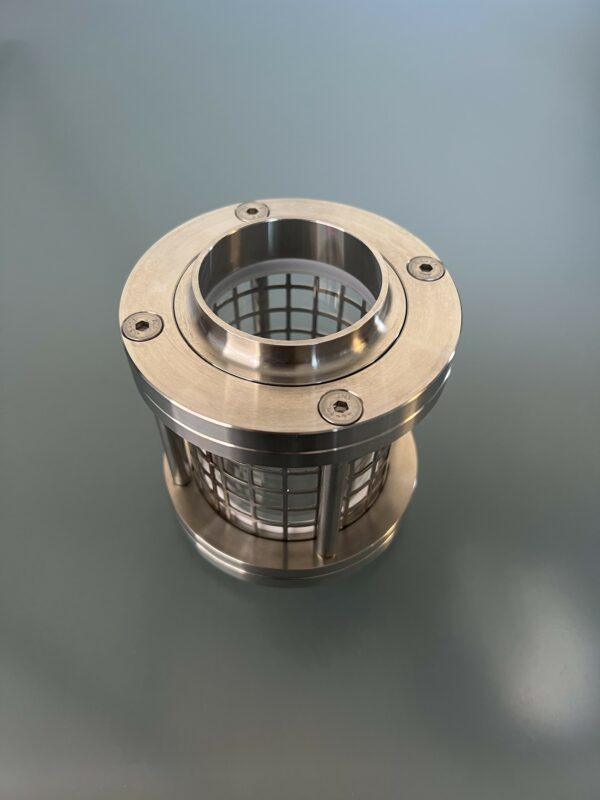

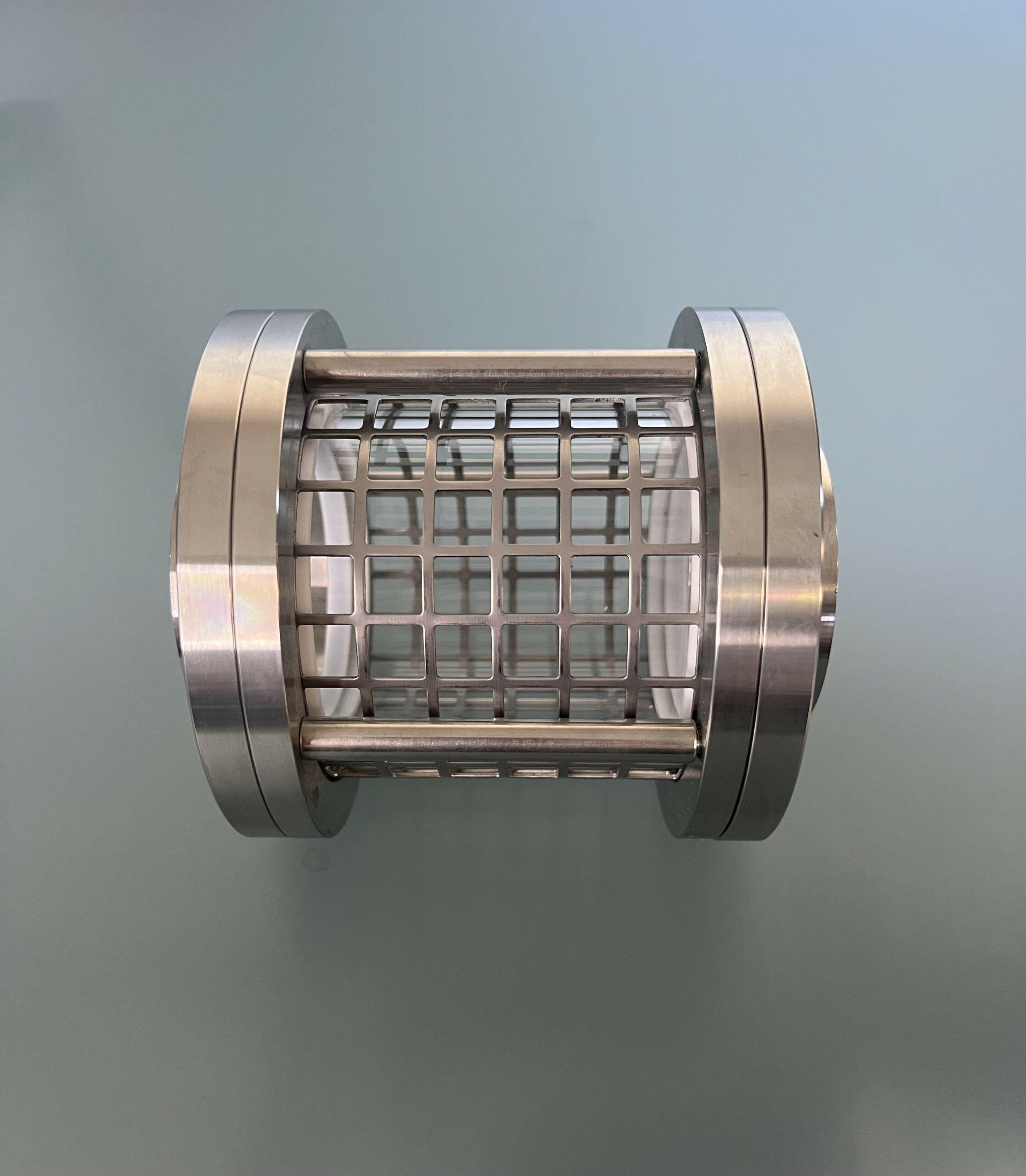

Construction :
- En acier inoxydable 316L.
- Tube en borosilicate.
- Etanchéité par joints EPDM/PTFE.
- Grille de protection inox.
Caractéristiques :
- Zone de rétention nulle.
- Température d’utilisation : -20°C à +120°C.
- Démontage en ligne.
- Pression de service : voir tableau.
Raccordements :
- A souder sur tube SMS.
- A souder sur tube ISO.
Exécutions spéciales :
- Joints EPDM ou FKM (viton).
- Carter de protection PCV translucide.
- Autres matériaux.
- Autres raccordements.
- Autres encombrements.
Embouts ISO :
| DN | A | B | C | PMS | Poids (kg) |
| 8 | 13.7 | 63 | 119 | 12 | 0.800 |
| 12 | 17.2 | 63 | 119 | 12 | 0.800 |
| 15 | 21.3 | 63 | 119 | 12 | 0.800 |
| 20 | 26.9 | 63 | 119 | 12 | 0.800 |
| 25 | 33.7 | 71 | 119 | 9 | 0.800 |
| 32 | 42.7 | 77 | 119 | 9 | 1.000 |
| 40 | 48.3 | 91 | 119 | 8 | 1.350 |
| 50 | 60.3 | 105 | 121 | 8 | 1.650 |
| 65 | 76.1 | 115 | 125 | 5 | 2.000 |
| 80 | 88.9 | 145 | 129 | 5 | 3.200 |
Embouts SMS :
| DN | A | B | C | PMS | Poids (kg) |
| 25 | 25.0 | 63 | 116 | 12 | 0.800 |
| 38 | 38.0 | 77 | 117 | 9 | 1.000 |
| 51 | 51.0 | 91 | 119 | 8 | 1.350 |
| 63 | 63.5 | 105 | 119 | 8 | 1.650 |
| 76 | 76.1 | 115 | 123 | 5 | 2.000 |
| 104 | 104.0 | 145 | 123 | 5 | 3.200 |
