Principes:

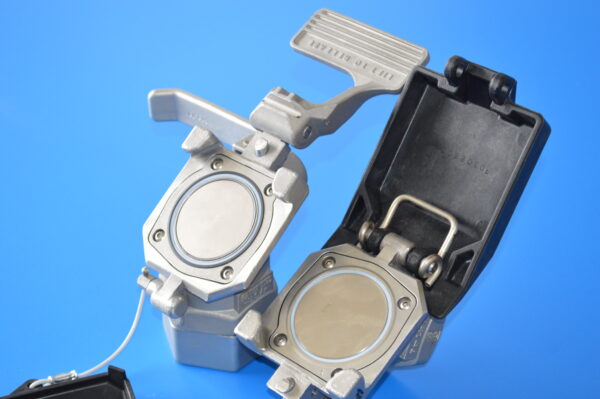

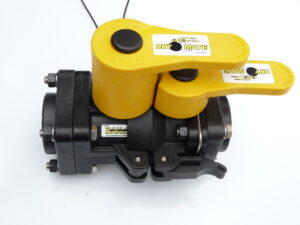

Le raccord DRY LINK est constitué d’un coupleur et d’un adapteur, l’ensemble monté apporte une solution technique performante, sûr et unique en son genre.
Le raccordement s’effectue par positionnement des deux disques placés l’un contre l’autre et ne formant plus qu’un, grâce à des guides prévus à cet effet, et permettant une connexion simple et rapide.

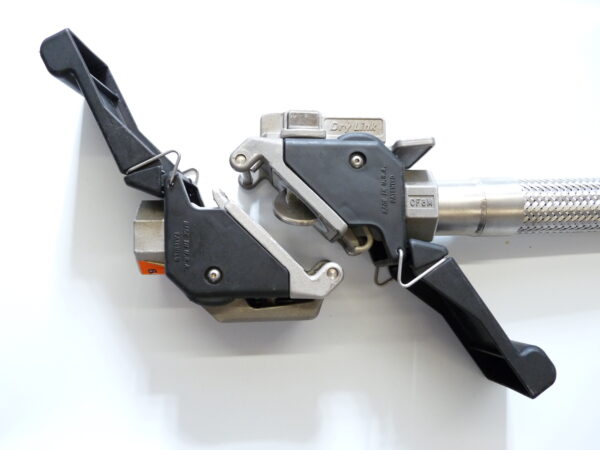

Après verrouillage, l’ensemble est actionné par une poignée située sur le coupleur, entraînant les deux disques devenus solidaires, à ce stade, et pendant la phase de process, le raccord est indémontable.

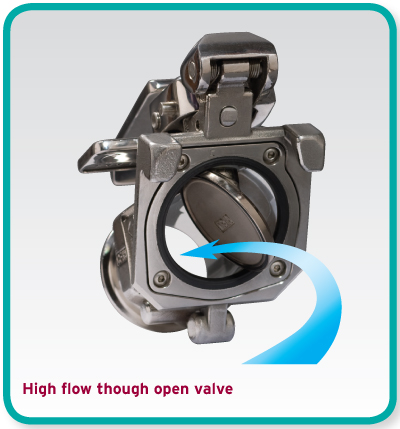

Lors du désaccouplement, le mécanisme se divise de nouveau en deux disques. Grâce à une technologie d’étanchéité innovante, aucun fluide ne peut s’infiltrer entre les faces des deux disques lors du passage du fluide. Aucune fuite n’est alors possible d’où une sécurité optimale.
Diamètres:
Les raccords DRY LINK existent dans différents diamètres : 1 », 1 »1/2 , 2 », 3 », 4 » .
Matériaux:
Ces raccords sont en inox 316 , possibilité d’obtenir ces raccords DRY LINK en option Alloy 20.
Joints standards en PTFE, joints viton ou EPDM selon applications.
Pressions de service:
La pression de service maxi pour les :
– 1 » est de > 14,3 bar (210 psi)
– 1 »1/2 est de > 14,3 bar (210 psi)
– 2 » est de > 10,3 bar (150 psi)
– 3 » est de > 8,3 bar (120 psi)
– 4 » est de > 8,3 bar (120psi)
Types de raccordement:

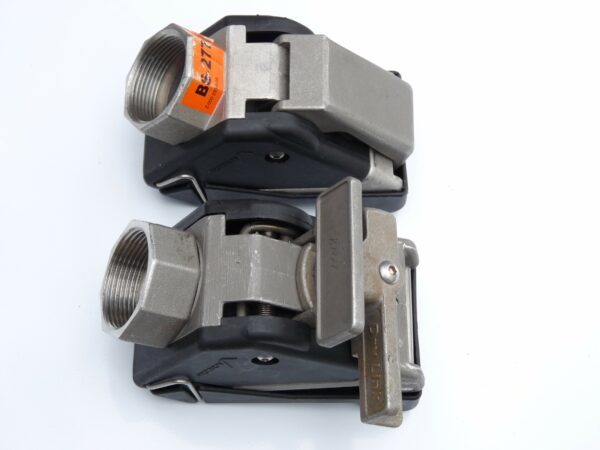

Raccordement : Taraudé BSP ou NPT.

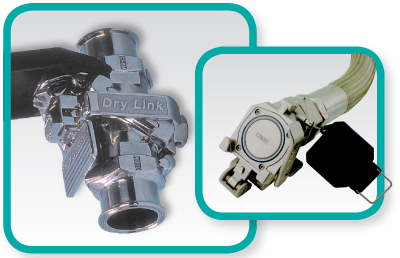

Il existe une version spéciale du DRY LINK en inox poli et raccordement par raccord clamp pour des applications alimentaires et pharmaceutiques.
