GAINE TEMPERATURE ASPIRATION AIR ET GAZ

GAINE TEMPERATURE ASPIRATION AIR ET GAZ

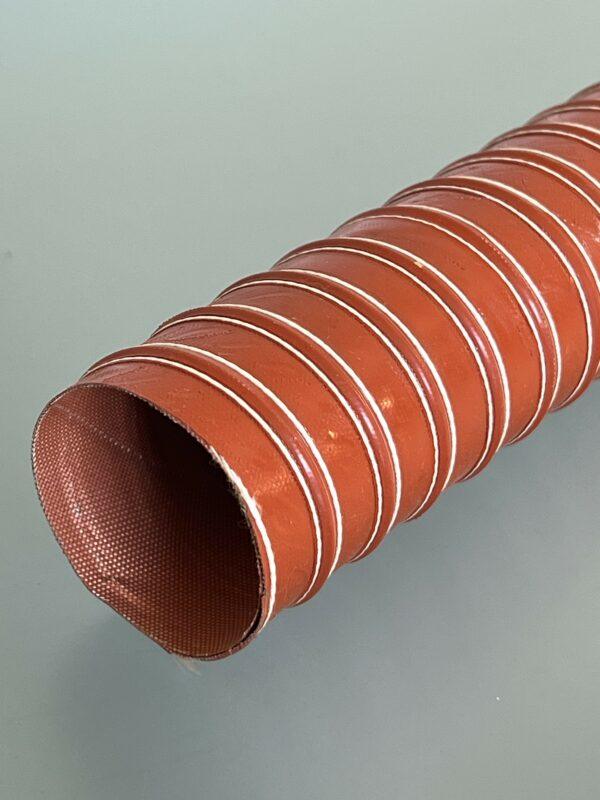

Gaine très légère constituée d’une paroi en tissu de verre enduit de Silicone formé d’un simple pli pour la première version et double pli pour la seconde . Cette gaine est renforcée d’une spirale en acier elle résiste à des températures basses ou des températures extrêmes. Elle est utilisée pour les industries du papier de l’automobile ou du plastique à l’aspiration d’air ou de gaz et à une faible perte de charge pour la version double pli dûe au pli rajouté à l’intérieur . Elle possède une bonne résistance également à la dépression . Son intérieur est lisse, elle existe en plusieurs diamètre du DN19 au diamètre 203 pour les 2 versions.

Catégorie :
Veuillez activer JavaScript dans votre navigateur pour remplir ce formulaire.

Caractéristiques :

  • Gaine flexible légère en tissu de verre enduit de silicone, renforcée d’une spire acier.



Domaine d’application :

  • Aspiration d’air et de gaz dans les industries du papier, du plastique et de l’automobile.



Avantages pour la seconde version :

  • Excellente résistance aux basses comme aux très fortes températures, très flexible.
  • Faible perte de charge dû au second pli intérieur lisse, bonne résistance à la dépression.



Températures :

  • -60°C à +300°C



Dimensions :

Du diamètre 19 au DN203

DN19 : couronne de 3m

Du DN25 au DN203 : couronne de 4m; nous consulter pour de plus grande longueur.



Couleur : Rouge



Tableau première version :

Int mm Kg/m Mm Mm Bar Bar M
19 0.085 0.20 9.5 1.43 0.50 3
25 0.120 0.20 12.5 1.38 0.50 4
32 0.130 0.20 16 1.33 0.50 4
38 0.165 0.20 19 1.23 0.41 4
41 0.180 0.20 20.5 1.23 0.41 4
44 0.190 0.20 22 1.23 0.41 4
51 0.250 0.20 25.5 1.23 0.41 4
60 0.290 0.20 30 1.18 0.41 4
63 0.300 0.20 31.5 0.99 0.33 4
70 0.395 0.20 35 0.99 0.33 4
76 0.410 0.20 38 0.99 0.33 4
80 0.440 0.20 40 0.94 0.30 4
89 0.495 0.20 44.5 0.94 0.29 4
102 0.570 0.20 51 0.89 0.25 4
114 0.690 0.20 57 0.74 0.22 4
121 0.760 0.20 60.5 0.69 0.22 4
127 0.805 0.20 63.5 0.69 0.21 4
140 0.885 0.20 70 0.69 0.16 4
152 1.050 0.20 76 0.69 0.16 4
165 1.080 0.20 82.5 0.49 0.10 4
178 1.210 0.20 89 0.49 0.10 4
203 1.380 0.20 101.5 0.49 0.07 4
