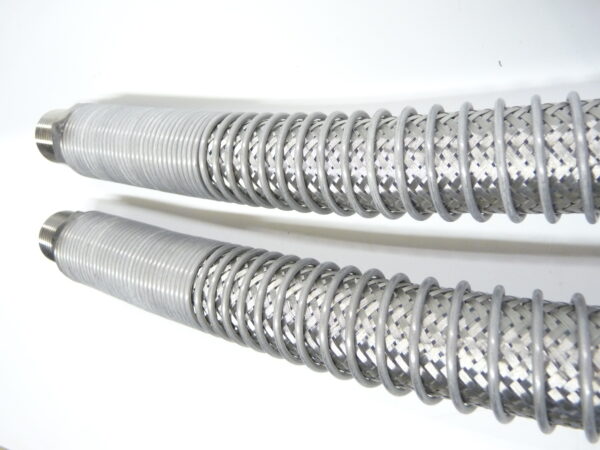

Tuyau métallique à ondulations parallèles :
Exécution standard en acier inoxydable AISI 321 ou AISI 316L / 316TI
Construction du tuyau : Soufflet constitué de spires parallèles, à ondulations moyennes, fabriqué à partir d’un tube soudé bord à bord et muni d’une simple ou une double tresse selon l’application.
Matériaux :
Ondulations en AISI 321 ou AISI 316L / 316TI

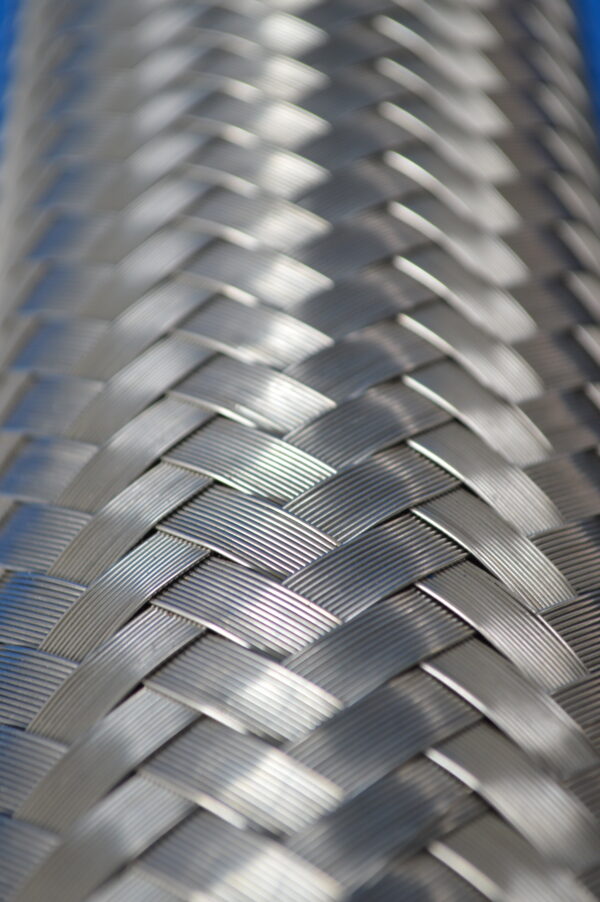

Tressage en acier inoxydable AISI 30
Gamme de températures en service :-273°C à + 600°C ( +815°C en pointe )
Diamètres disponibles des flexibles inox :
Diamètre nominal 6 mm à 300 mm ( 1/4″ à 12 » )
Dans certains cas ou la pression de service du flexible est élevé nous préconisons une double couche d’ondulations.
Applications des flexibles inox :
Acheminement de gaz, GPL, de vapeur, d’eau chaude, huiles, bitume, acides, solvants, condensats, circuit de refroidissement des Data-Centers….
Possibilités de raccordement des flexibles inox :

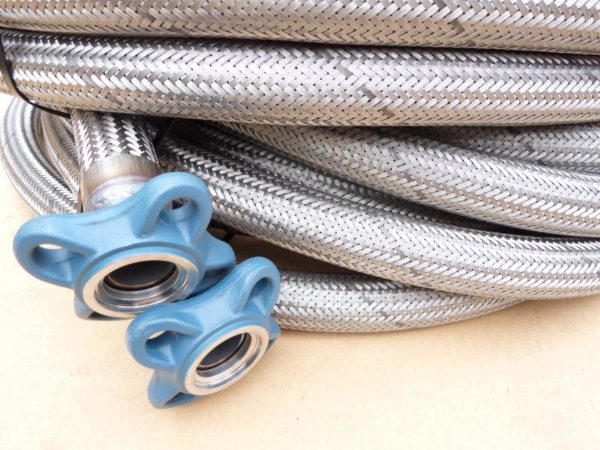

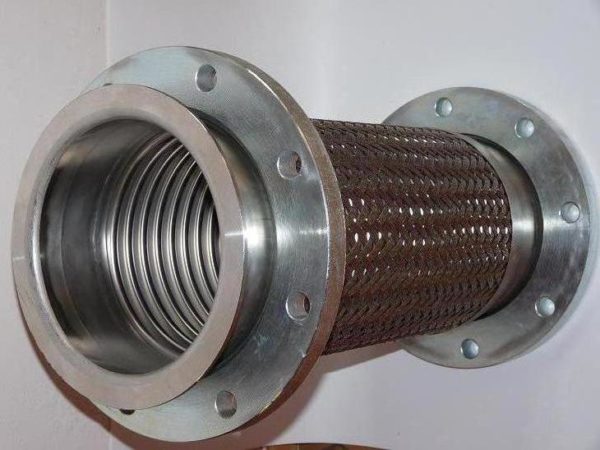

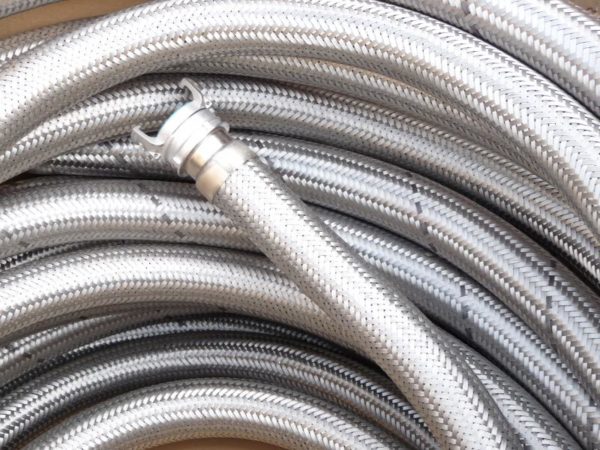

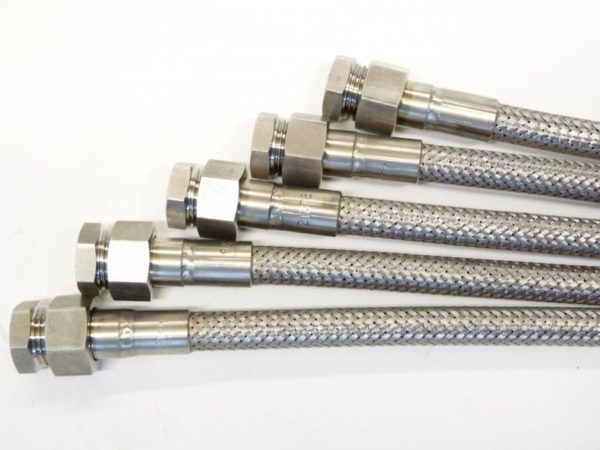

Par bride fixe ou tournante, embout fileté ou taraudé gaz, NPT, métrique… Raccord à cames, Saflok, Dry mate, Dry Link, demi symétrique, SMS, clamp…
Conformités :
Nos flexibles inox sont conformes :
- DESP N° 2014/68/EU en vigueur ( Directive Européenne des appareils sous pressions).
- TMD arrêté du 29 mai 2009 (Transport routier et ferroviaire des matières dangereuses).
- ISO 10380
| CODE ARTICLE | Diamètre en pouce | DN | Diamètre intérieur | Diamètre sur tresse | Rayon de courbure statique/dynamique | Pression de service admissible | Poids x mètres |
| SPECINOX06 | 1/4″ | 6 | 6.20 | 10.7 | 25 85 | 120 | 0.149 |
| SPECINOX08 | 5/16″ | 8 | 8.20 | 13.5 | 32 125 | 100 | 0.166 |
| SPECINOX10 | 3/8″ | 10 | 10.30 | 15.5 | 38 140 | 990 | 0.214 |
| SPECINOX13 | 1/2″ | 13 | 12.20 | 18.0 | 45 140 | 80 | 0.240 |
| SPECINOX15 | 5/8″ | 15 | 16.20 | 23.0 | 58 160 | 70 | 0.400 |
| SPECINOX19 | 3/4″ | 19 | 20.20 | 28.3 | 70 170 | 64 | 0.494 |
| SPECINOX25 | 1″ | 25 | 25.40 | 33.5 | 85 190 | 50 | 0.628 |
| SPECINOX32 | 1 1/4″ | 32 | 34.30 | 42.8 | 105 260 | 40 | 0.847 |
| SPECINOX40 | 1 1/2″ | 40 | 40.10 | 51.5 | 130 300 | 35 | 1.172 |
| SPECINOX50 | 2″ | 50 | 50.30 | 62.5 | 160 320 | 30 | 1.606 |
| SPECINOX65 | 2 1/2″ | 65 | 65.6 | 83.0 | 180 410 | 24 | 1.984 |
| SPECINOX80 | 3″ | 80 | 80.3 | 97.0 | 200 450 | 18 | 2.154 |
| SPECINOX100 | 4″ | 100 | 100.8 | 119.0 | 290 560 | 16 | 3.001 |
| SPECINOX125 | 5″ | 125 | 125.4 | 152.5 | 325 710 | 14 | 4.887 |
| SPECINOX150 | 6″ | 150 | 150.8 | 177.5 | 380 815 | 10 | 5.705 |
| SPECINOX200 | 8″ | 200 | 197.0 | 228.0 | 500 1015 | 8 | 9.150 |
| SPECINOX250 | 10″ | 250 | 250.4 | 281.0 | 620 1270 | 7.5 | 13.750 |
| SPECINOX300 | 12″ | 300 | 300.2 | 339.0 | 725 1525 | 6 | 18.200 |
