Applications:
Flexible composite utilisé pour l’aspiration et le refoulement de produits chimiques agressifs comme les acides, solvants…
Spécialement conçu pour les utilisations intensives et sévères, nécessitant une résistance aux températures et pressions élevées.

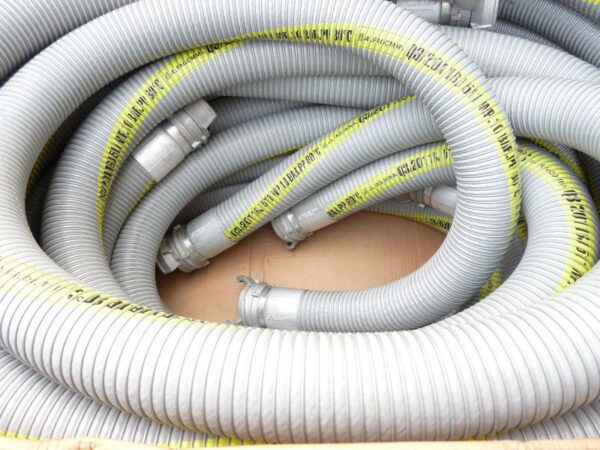

Caractéristiques du flexible:
Tuyau fabriqué à partir d’un fourreau interne, film PTFE renforcé par une spire acier inoxydable 316L. Revêtement externe en tissu enduit PVC renforcé par une spirale en acier inoxydable 316L.

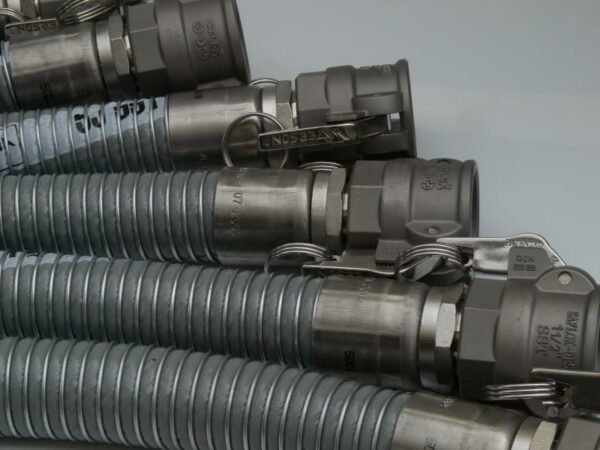

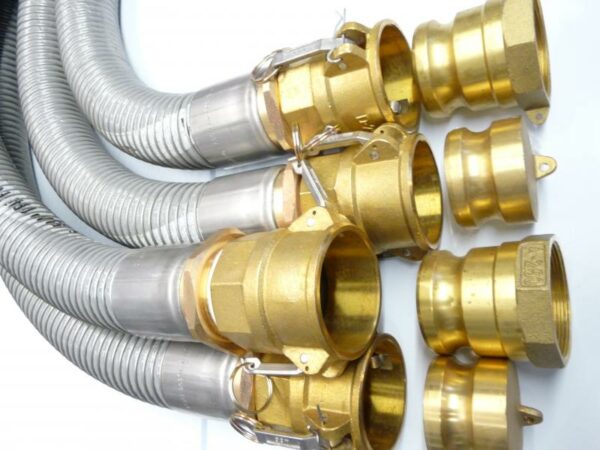

Raccordement:
Possibilité de raccordement par embout mâle, femelle, symétrique, camlok et également raccord inérant à l’utilisation de produits dangereux : SAFLOK, DRY MATE, DRY LINK…
Avantages:
Souple, léger, robuste, facile à manipuler.
Pression de service admissible:
14 bar
Températures admissibles:
-30 à + 115°C
Conformités:
BS5842
TMD (transport des matières dangereuses par route ou ferroviaire).
ATEX zone 1 et 2.
| Diamètre nominal DN |
Diamètre en pouce |
Diamètre extérieur en mm |
Pression admissible en bar |
Tenue au vide en % |
Rayon de courbure en mm |
Poids au mètre en Kg |
Longueurs maxi possible en mètres |
| 25 | 1 » | 37 | 14 | 90 | 100 | 1 | 30 |
| 40 | 1 »1/2 | 53 | 14 | 90 | 140 | 1,300 | 30 |
| 50 | 2 » | 63 | 14 | 90 | 150 | 1,700 | 30 |
| 65 | 2 »1/2 | 78 | 14 | 90 | 175 | 2,500 | 30 |
| 80 | 3 » | 94 | 14 | 90 | 250 | 3,500 | 30 |
| 100 | 4 » | 122 | 14 | 90 | 350 | 6,200 | 30 |
Pour les diamètres supérieurs à 100 mm, nous consulter.
