Applications:
Flexible composite utilisé pour l’aspiration et le refoulement d’hydrocarbures spécialement conçu pour les utilisations intensives et sévères.
Ce flexible est particulièrement recommandé pour des transferts à températures importantes.
Caractéristiques du flexible:
Tuyau constitué d’un fourreau interne en polyester renforcé par une spire en acier galvanisée.
Revêtement externe en tissu enduit PVC renforcé par une spirale en acier galvanisée.
Raccordements:

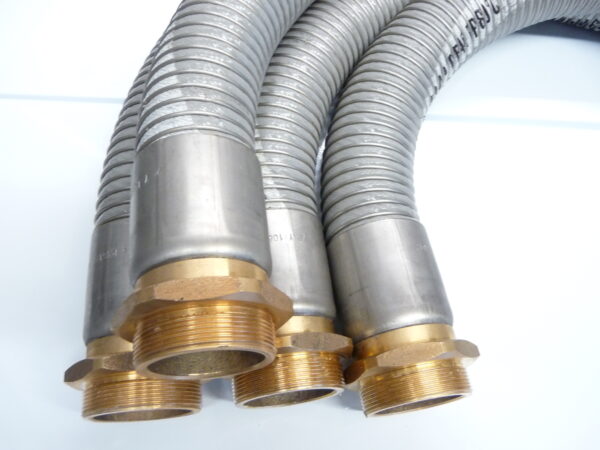

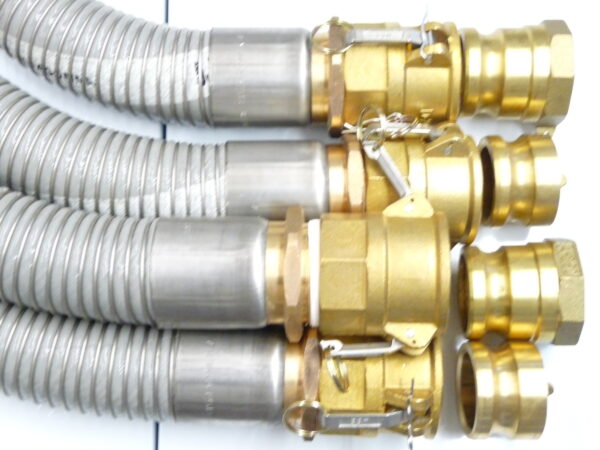

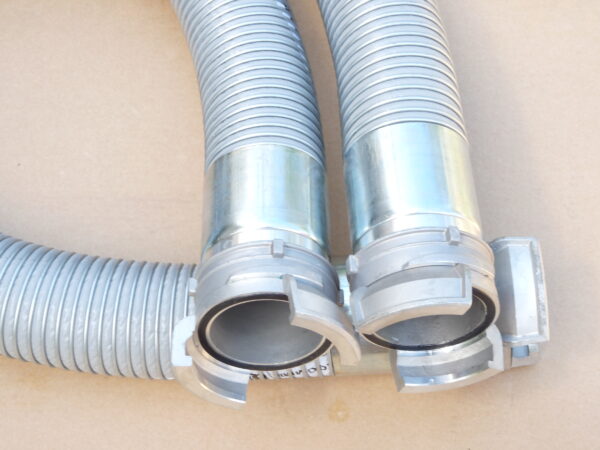

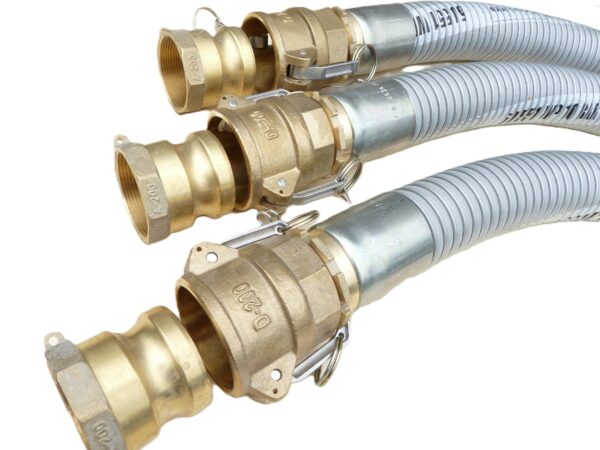

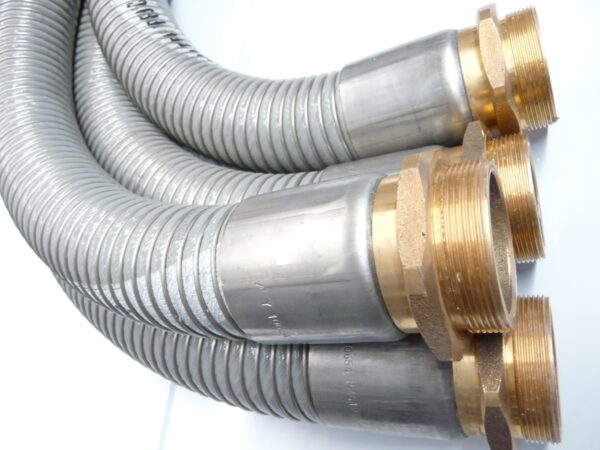

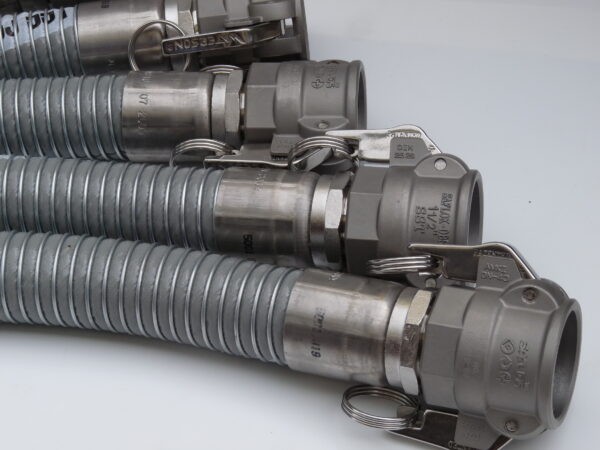

Possibilité de raccordement par embouts mâles, femelles, brides, symétriques, camlok, SAFLOK, DRY MATE…
Avantages:
Souple, léger, robuste, facile à manipuler.
Pression de service admissible:
PMS: 14 bar
Températures admissibles:
-30 à + 100°C
Conformités:
BS 5842
TMD (transport routier ou ferroviaire des matières dangereuses.)
ATEX zone 1 et 2
| Diamètre nominal DN |
Diamètre en pouce |
Diamètre extérieur en mm |
Pression admissible en bar |
Tenue au vide en % |
Rayon de courbure en mm |
Poids au mètre en Kg |
Longueur maxi possible en mètre |
| 25 | 1 » | 37 | 14 | 90 | 100 | 0,900 | 30 |
| 40 | 1 »1/2 | 53 | 14 | 90 | 140 | 1,250 | 30 |
| 50 | 2 » | 63 | 14 | 90 | 150 | 1,700 | 30 |
| 65 | 2 »1/2 | 78 | 14 | 90 | 175 | 2,800 | 30 |
| 80 | 3 » | 94 | 14 | 90 | 250 | 3,700 | 30 |
| 100 | 4 » | 122 | 14 | 90 | 350 | 6,00 | 30 |
Pour les diamètres supérieurs à 100 mm, nous consulter.
